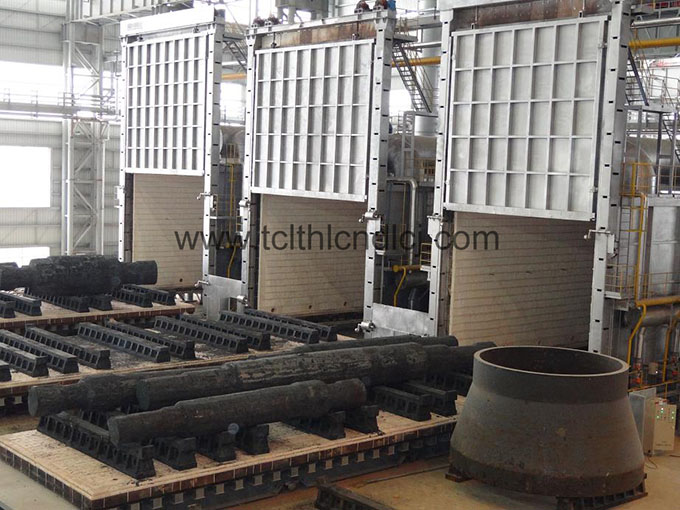

退火爐回火爐工作室（爐腔）尺寸大小的計算含公式
時間: 2022-02-24 17:10:50
瀏覽次數：
退火爐回火爐工作室（爐腔）尺寸大小應根據工件的形狀、尺寸、技術要求、裝卸料方式、操作方法和生產率來確定。
退火爐回火爐工作室（爐腔）尺寸多大才合適需要計算，計算主要應根據工件的形狀、尺寸、技術要求、裝卸料方式、操作方法和生產率來確定，還要確保爐膛內具有較好的熱交換，確保工作室內溫度勻均；減少熱損失和便于電熱元件、爐內構件更換以及爐子維修等。以箱式退火爐為例，爐膛尺寸包括爐膛有效尺寸(指裝載工件的爐底板寬度和長度以及堆放工件的有效高度)和爐膛砌磚體內腔的尺寸兩個部。
爐底面積為防止工件裝、出料時碰撞電熱元件和保證工件溫度的均勻性，工件與電熱元件或工件 0.15m。常把用于裝料的面積稱為有效面積 持在2/3-1/2范圍內。當爐膛長度小于2m吋，接近1/2。因此，爐底面積的確定有 兩種方法。
1、實際排料法對生產批量不大、工件尺寸較大而且形狀特殊者，采用此法。
L=L（有效）+（0.2~0.3）
B=B（有效）+（0.2~0.3）
2、加熱能力指標法當工件加熱周期和裝爐量不明確時，退火爐的爐底面積可根據爐底單位面積生產率Po 來計算。 位而積生產率指爐子在單位時間內單位爐底而積所能加熱的金屬重量。
F1=P/P F1/(70%—85%) ；式中：p——爐子生產率(Kg/h)。 求出爐底尺寸后，需與標準爐系列進行比較后再確定，以便選用標準尺寸爐底板。
回火爐膛高度 爐腔高度指爐底面至爐頂拱角的距離。爐膛高度常決定于裝料高度和電熱元件的安裝位 300mm的空間。對長周期作業的返火爐和滲碳爐，爐膛應高一些， 對短周期作業的淬火爐和正火爐以及強制氣流循環的護子爐膛應低一些。依統計資料，爐膛高度與寬度之比多數在0.5~0.9范圍內變動。近年來有降低爐膛高度的趨勢，對上述比值常取中下限。 直徑或厚度，工件至電熱元件的距離應保持在0.1-0.2m，至爐底和爐頂的距離為 0.15 —0.25m。
1、實際排料法對生產批量不大、工件尺寸較大而且形狀特殊者，采用此法。
L=L（有效）+（0.2~0.3）
B=B（有效）+（0.2~0.3）
2、加熱能力指標法當工件加熱周期和裝爐量不明確時，退火爐的爐底面積可根據爐底單位面積生產率Po 來計算。 位而積生產率指爐子在單位時間內單位爐底而積所能加熱的金屬重量。
F1=P/P F1/(70%—85%) ；式中：p——爐子生產率(Kg/h)。 求出爐底尺寸后，需與標準爐系列進行比較后再確定，以便選用標準尺寸爐底板。
回火爐膛高度 爐腔高度指爐底面至爐頂拱角的距離。爐膛高度常決定于裝料高度和電熱元件的安裝位 300mm的空間。對長周期作業的返火爐和滲碳爐，爐膛應高一些， 對短周期作業的淬火爐和正火爐以及強制氣流循環的護子爐膛應低一些。依統計資料，爐膛高度與寬度之比多數在0.5~0.9范圍內變動。近年來有降低爐膛高度的趨勢，對上述比值常取中下限。 直徑或厚度，工件至電熱元件的距離應保持在0.1-0.2m，至爐底和爐頂的距離為 0.15 —0.25m。
